Глубокое сверление

Глубокое сверление — вид механической обработки материалов резанием, при котором с помощью специального режущего инструмента получают отверстия различного диаметра на глубину 5 и более диаметров отверстия.

Работы  по сверлению глубоких отверстий производятся на специализированном станке для глубокого сверления и расточки  с ЧПУ.

Сверление производится в цилиндрических заготовках в сплошном материале:

•       материал  заготовки - сталь 35, 45, 40Х, 30ХГСА  (Другие металлы и сплавы обсуждаются индивидуально)
•       длина заготовки -  до 4 000 мм.,
•       диаметр заготовки  - до 250 мм.
•       максимальная глубина сверления -  на всю длину заготовки (4 000 мм.)

Параметры получаемого отверстия:

•        по конструкции – сквозные, глухие, ступенчатые
•        по расположению – центральные
•        точность -  по  H9…H11.
•        увод от оси заготовки - не более  0,3 мм/м,
•        диаметр сверления  - от 20 до 100 мм.

         Применяемый способ резания - однотрубная система BTA (BoringTrepanningAssociation), другое название STS (SingleTubeSystem)

Стоимость услуг глубокого сверления

Цена рассчитывается индивидуально в соответствии с вашим техническим заданием (чертежом или 3D моделью) и складывается из стоимости подготовки производства  для обработки ваших деталей (изготовление поддерживающей оснастки, изготовление оснастки для базирования детали на станке, доработка или приобретение  инструмента)  и прямо зависит от объема заказа.

Имеется возможность произвести расточку полученного отверстия до необходимого диаметра.

• ЧИСТОВАЯ ОБРАБОТКА ВНУТРЕННЕГО КАНАЛА ТРУБ (ЦИЛИНДРОВ) МЕТОДОМ ХОНИНГОВАНИЯ
• ЧИСТОВАЯ ОБРАБОТКА ВНУТРЕННЕГО КАНАЛА ТРУБ (ЦИЛИНДРОВ) МЕТОДОМ РАСКАТКИ

Примеры выполненных работ по глубокому сверлению

По заявке Заказчика на предприятиях Группы компаний  «СТРОЙМАШСЕРВИС» были выполнены следующие работы:

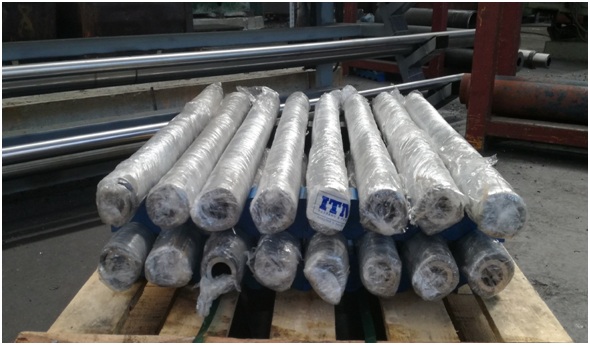

1. Сверление глухого отверстия Ø 29,5 мм  на глубину 2210 мм.

Заготовка – хромированный пруток Ø140 мм., длина  L-2550 мм.

Материал: сталь 35

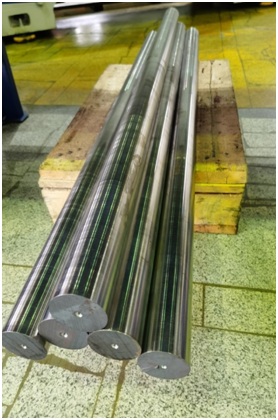

2. Сверление сквозного отверстия Ø 29,5 мм  (на всю длину заготовки)

Заготовка – круг Ø55 мм., длина  L-1220 мм.,

материал: сталь 60С2ХФА

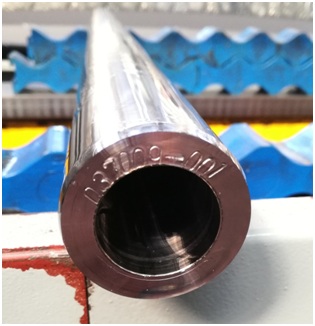

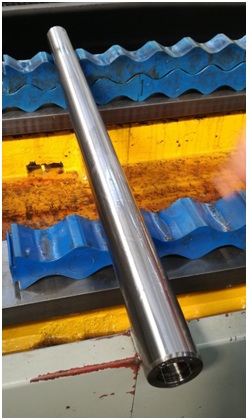

3.Сверление глухого отверстия Ø 29,5 мм  на глубину 798 ±0,5 мм.

Заготовка – круг Ø46,8 мм., длина  L-903,5 мм.,

материал: сталь 38Х2МЮА, твердость – 260…320HB

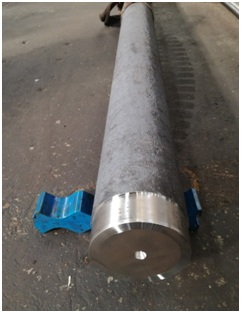

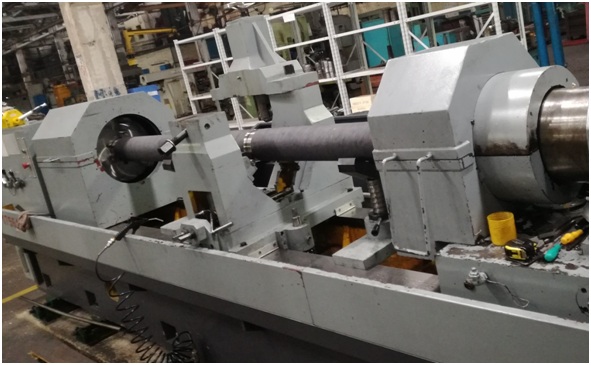

4. Сверление сквозного отверстия Ø 50 мм  (на всю длину заготовки).

Заготовка – поковка Ø140 мм, длина  L-2800 мм.,

материал: сталь 08Х18Н6АГ10С, твердость – 290…340HB

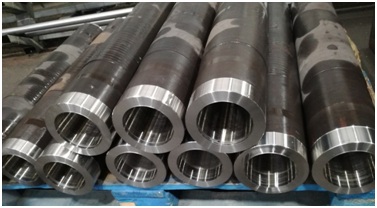

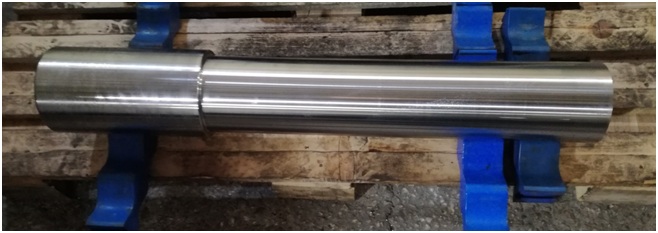

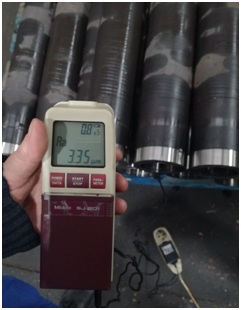

5. Сверление сквозного отверстия Ø 100+0,5 мм  (на всю длину заготовки).

Заготовка – поковка Ø145 мм,  длина  L-820 мм.,

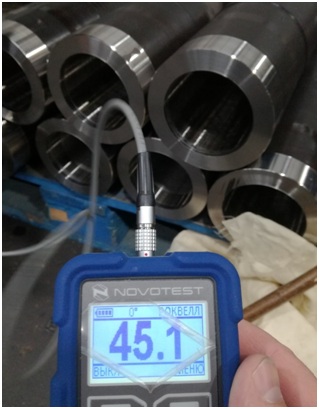

материал: сталь 07Х16Н16, твердость -  40…45HRC
